다층 퍼셉트론으로 XOR 게이트 구현

일반적인 퍼셉트론으로는 XOR게이트를 구현할 수 없기 때문에 퍼셉트론으로 나온 AND, OR ,NAND 게이트를 조합하여

XOR게이트를 구현 할 수 있다.

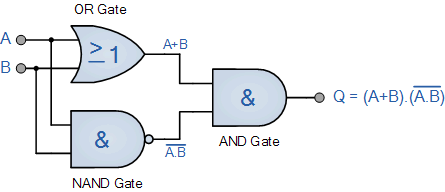

위의 그림처럼 NAND연산, OR연산으로 나온 값을 AND연산하여 구하면 XOR연산이 된다.

XOR의 진리표이다.

def XOR(x1, x2):

    s1 = NAND(x1,x2)
    s2 = OR(x1,x2)

    y = AND(s1,s2)

    return y
